產品說明:
一、概 述：

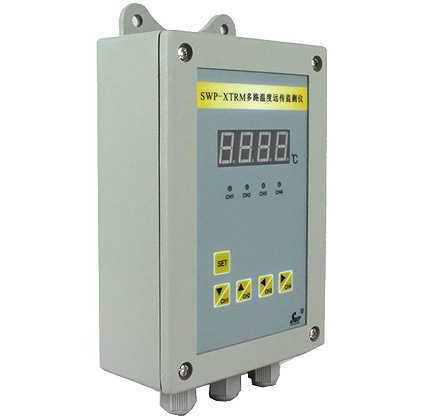

XTRM溫度遠傳監測儀采用xj****的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行高精度的線性校正。智能數字控制，量程可自由設定?？刂戚敵鲇卸N：各路輪回報警輸出/ 遠傳變送輸出；多路比較后***高測量點作為輸出（遠傳變送輸出）。輸入/輸出回路均采用光電隔離，具有良好的抗干擾能力。具有高亮度LED數碼顯示、指針表頭顯示二種。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分簡便。
本產品可同時測量2至4個測量點，并將各個測溫回路中的溫度比較以后，把***高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。
二、主要技術性能:
輸入信號 |
測量通道 1～4路巡回測量 模 擬 量 熱電偶：標準熱電偶-- B、S、K、E、J、T、WRe等 電 阻：標準熱電阻-- Pt100、Cu50、Cu100、遠傳壓力電阻-- 30～350Ω等 電 流：0～10mA、4～20mA等（輸入電阻≤250Ω） 電 壓：0～5V、1～5V、mV等（輸入阻抗≥250KΩ） |
輸出信號 |
模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω) DC 0～5V (輸出電阻≤250Ω)DC 1～5V (輸出電阻≤250Ω) |
特 性 |
測量精度 數字顯示：±0.2%FS字或±0.5%FS；指針顯示：±2.5%FS 分 辨 率 數字顯示:±1字 顯示范圍 數字顯示:-1999～9999; 指針顯示:0～100～150（或特殊要求） 顯示方式 0.8英寸高亮度LED雙數碼顯示 發光二極管工作狀態顯示 1～4測量通道號顯示 通道屏蔽與鎖定功能顯示 溫度補償 0～50℃溫度自動補償 參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后長久保存 參數設定值密碼鎖定 保護方式 電源欠壓自動復位 工作異常自動復位 |
使用環境 |
環境溫度 -25℃～80℃ 相對濕度 ≤90% RH 避免強腐蝕氣體 供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源） 特殊型 ·AC 90～265V（開關電源） ·DC 24V±2V |
三、產 品 用 途：
１、回轉密托輪油溫
２、密小齒輪油箱油溫
３、生料磨進出口軸承溫度
４、煤收塵器灰斗溫度
５、煤粉盒溫度
６、生料磨主電機繞組溫度
７、生料磨主電機軸承溫度
８、生料排風機電機定子溫度
９、高溫風機繞組溫度
10、高溫風機軸承溫度
四、選 型 表：
XTRM溫度遠傳監測儀選型表 |
||||
| 型 號 | 型 譜 | 說 明 | ||
| XTRM- | □ □ □□ | 多路智能巡檢遠傳控制儀(二線制DC24V供電) | ||
| 回 路 數 | □ | 1～4 | ||
| 顯示方式 | １ | 指針表頭（已停產） | ||
| ２ | LED數字顯示 | |||
| 測量范圍 | 10 | 0～100℃ | ||
| 15 | 0～150℃ | |||
五、儀表的結構
六、電氣連接
儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接。指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示：
自熱電阻傳感器的測量信號通過前置放大器放大，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變為4-20A恒定電流輸出，原理方框圖如下圖所示：
七、儀表使用說明
開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
1.高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
輸入采用熱電阻時，為了避免測量誤差，傳感器的引線電阻須***保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：
導線長度： |
截面積： |
||
或 |
2×15m |
1.5mm |
2 |
2×10m |
1.0mm |
2 |
|
也可以取任何截面積的導線，但引線總電阻須***確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接須***采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
對于指針顯示儀表，其公式如下：
RLmax= |
VS－（0.5VR+8.5） |
(Ω) |
0.02 |
RLmax= |
VS－（0.5VR+12） |
(Ω) |
0.02 |
RLmax= |
VS－（0.5VR+15） |
(Ω) |
0.02
|
如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
3.對于暫時不使用的回路其輸入端接小于100Ω電阻或將輸入用導線短接。如果輸入開路儀表無法正常工作。
4.在正常工作情況下，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度***高的一路信號。
八、儀表的維修與調整
由于在設計上已考慮到儀表的長期穩定性，并且儀表出廠前均經過長時間老化和校驗，因此在正常的使用情況下，一般無須特別維護。如經驗證實是儀表故障，可送本公司維修。公司對本系列產品實行終身維修。
如果發現儀表已不能正常工作，儀表輸出電流超過20mA。多數情況是傳感器開路所致，也可能是傳感器與保護套管的絕緣電阻下降引起（隔離型儀表能防止該故障）。
如果一路輸入短路，不會影響儀表工作。當按鍵選擇該回路時，輸出電流小于4mA，表頭指示低于零點。
儀表調整步驟：
定期校驗儀表時需要校正儀表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
1.打開儀表面板，按圖接通電源。首先*********回路輸入端接標準電阻箱，并調整到100Ω，其余回路輸入端短路。
2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其余輸入回路也應短路。
4.將標準電阻箱分別接到第三、第四回路，重復步驟2。分別調整電位器W31、W32和W41、W42，則全部四個回路完成調整
